[Toad for Oracle] Explain Plan 표시 스타일 변경

참고 : 이 내용은 Toad for Oracle 13.3((2020년 출시) 버전 기반으로 작성되었습니다.

Explain Plan은 보통 SQL 문장의 성능 이슈를 파악하기 위해 사용하는 기능 중에 하나입니다.

Explain Plan에는 테이블을 조인하는 방식이나 순서, 테이블에서 데이터를 검색하는 방식과 인덱스 사용여부,

그리고 각각의 Operation에 대한 예상 Cost정보 등 오라클이 SQL을 실행할 때 예측되는 정보들이 포함됩니다.

Toad for Oracle에서 Explain Plan을 생성하면 [그림1]과 같이 트리형태로 나타납니다.
(토드커뮤니티 자료실에서 “Explain Plan 보기” 자료 참조)

[그림 1. Explain Plan 기본 스타일]

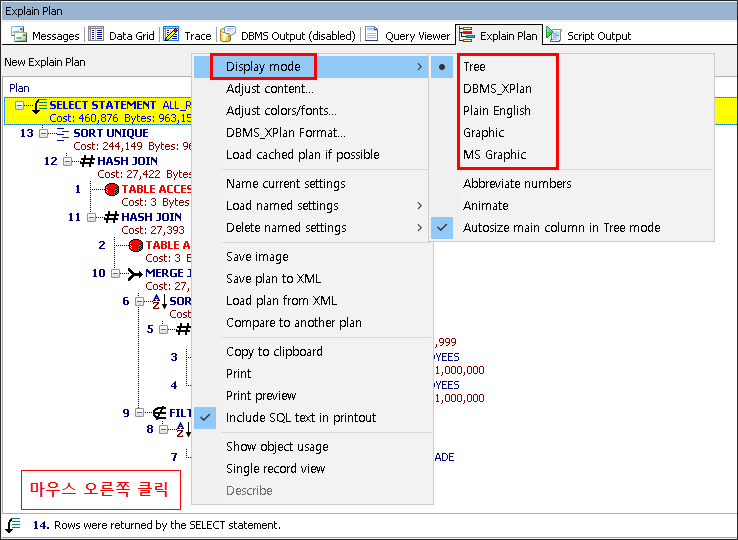

Explain Plan 표시 스타일을 변경하려면 Explain Plan 탭에서 마우스 오른쪽 클릭 후 나타나는 팝업 메뉴에서 Display mode를 변경하면 됩니다.

[그림 2. Explain Plan 표시 스타일 변경]

지원하는 표시 스타일은 Tree, DBMS_XPLAN, Plan English, Graphic, MS Graphic이며,

각 표시 스타일은 [그림3]~[그림6]와 같이 나타납니다.

[그림 3. DBMS_XPLAN 스타일 적용]

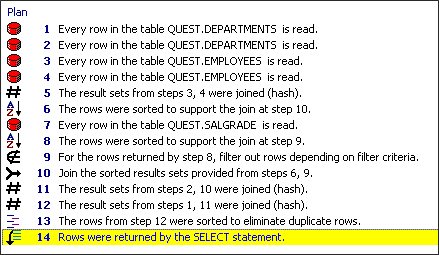

[그림 4. Plan English스타일 적용]

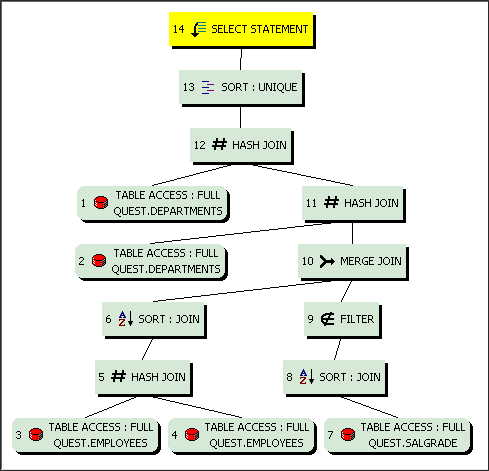

[그림 5. Graphic 스타일 적용]

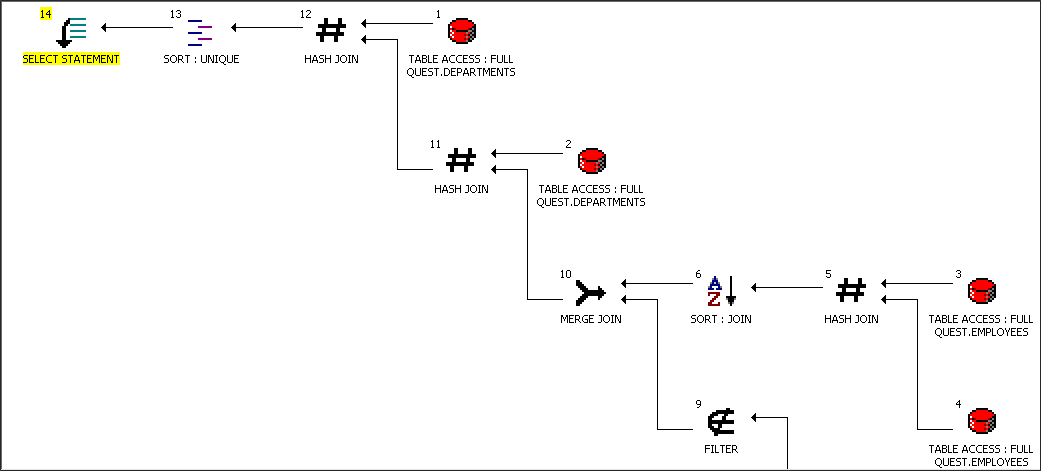

[그림 6. MS Graphic 스타일 적용]
