[Spotlight on Oracle] OS 모니터링 정보표시

참고 : 이 내용은 Spotlight on Oracle 10.7(Toad for Oracle DBA Edition 2018 R2 (V13.1)) 버전 기반으로 작성되었습니다.

Spotlight on Oracle 제품은 Spotlight on Unix/Windows 라이선스를 포함하고 있기 때문에

Oracle뿐만 아니라 OS정보도 같이 모니터링 할 수 있습니다.

그래서 Spotlight로 DB 모니터링을 할 때, DB와 OS관련 정보를 같이 모니터링하면 시스템 전반적인 성능 분석을 하는데 도움이 됩니다.
(Connection 설정 방법은 자료실에서 “Spotlight 사용자 계정 생성” 자료 참고)

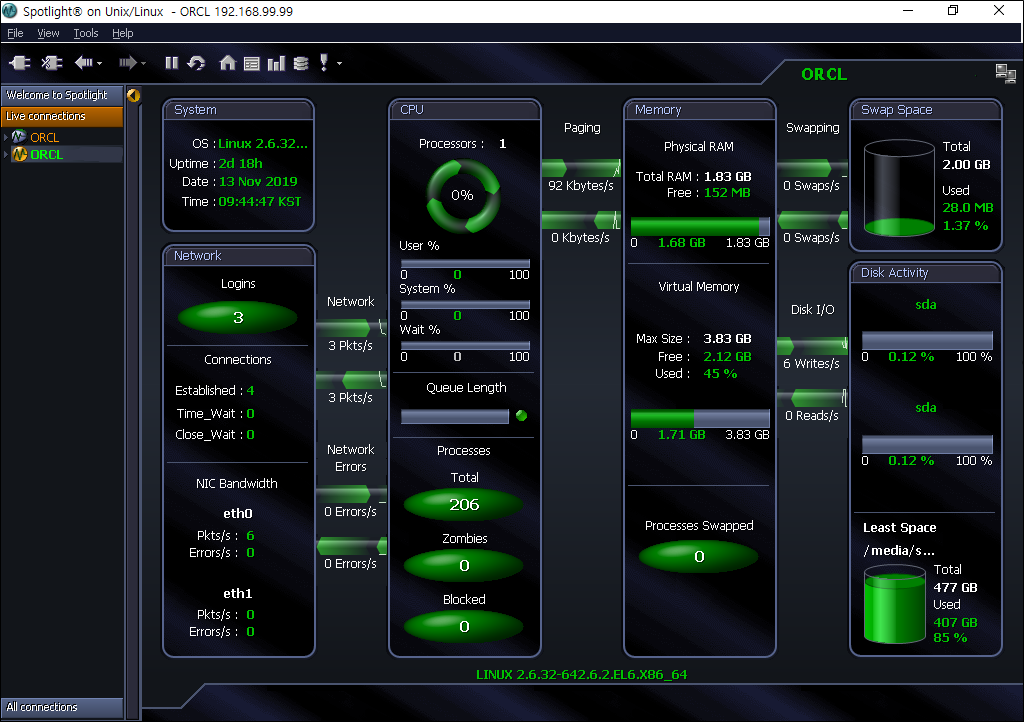

Spotlight에서 제공하는 OS모니터링 정보는 [그림 1]과 같이 CPU, Memory, Disk, Network 등으로 다양하고
각각의 항목을 클릭하면 조금 더 상세한 모니터링 정보를 볼 수 있습니다.

[그림 1. OS 모니터링 정보]

DB 모니터링 화면에서도 OS의 주요 모니터링 항목은 같이 볼 수 있는데, Home 화면의 왼쪽 아래에 보면

Total CPU 사용률, Run Queue, Memory 사용량 정보를 같이 볼 수 있습니다.

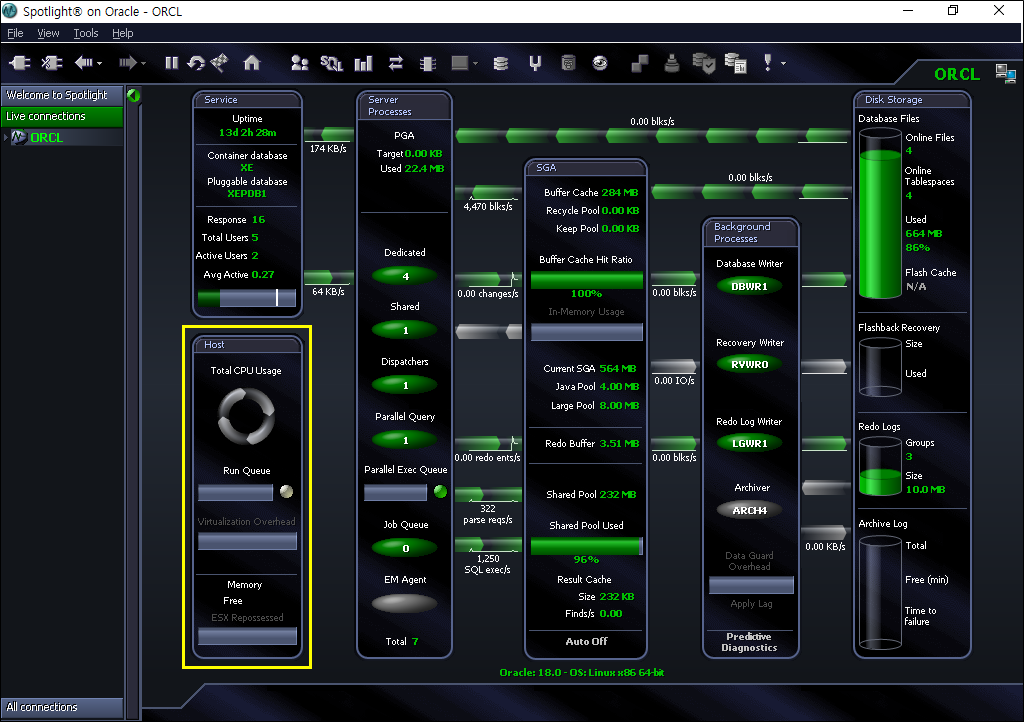

그러나 만약에 [그림2]와 같이 DB 모니터링 정보는 정상적으로 보이는데 Host 항목에는 정보가 나타나지 않는다면,

OS 모니터링을 위한 Connection 설정이 안되어 있거나 잘못 설정된 상태입니다.

[그림 2. DB 모니터링 정보 - OS 모니터링 정보가 표시되지 않는 경우]

이런 경우에는 Connection 설정을 수정하기 위해 기존 Connection을 종료( 아이콘 클릭 또는 메뉴 > File > Disconnect)한 후

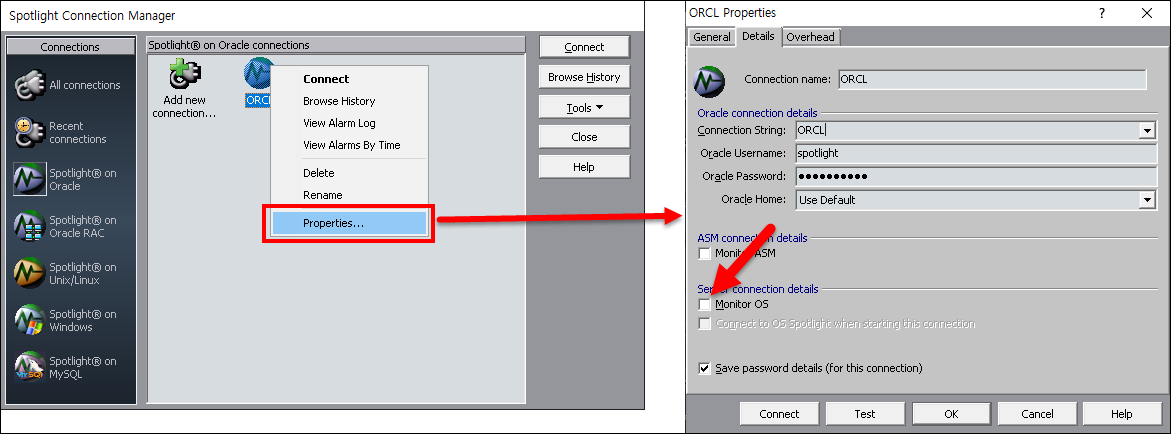

[그림3]과 같이 Spotlight Connection Manager창을 열고( 아이콘 클릭 또는 메뉴 > File > Connect…),

해당 DB 커넥션 정보를 수정하는 Properties… 팝업창을 엽니다.

[그림 3. Connection 정보 수정]

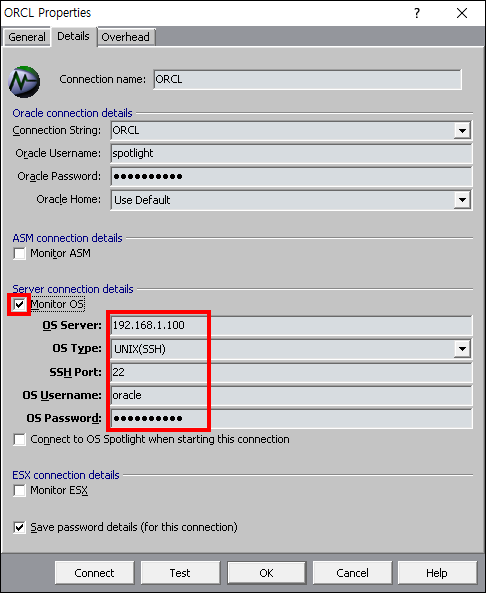

먼저, Properties 팝업 창에서 [그림4]와 같이 “Monitor OS” 항목에 체크하고 각 접속 정보를 입력합니다.

[그림 4. OS 접속 정보 설정]

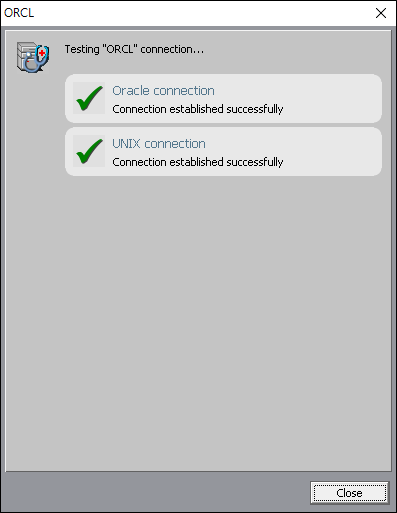

설정한 정보가 맞는지 체크하기 위해서 [Test] 버튼을 클릭하면 현재 입력된 DB와 OS 접속정보로 접속 테스트를 진행하고

[그림5]와 같이 각각의 테스트 결과를 표시합니다.

[그림 5. DB, OS 접속 테스트 결과]
